一  主要结构及工艺流程

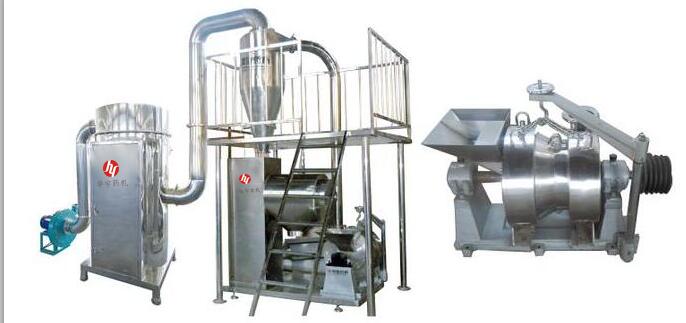

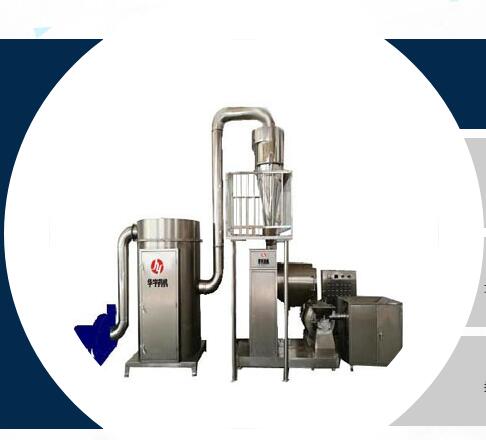

 本机主要有粉碎机、筛粉机、旋风分离器、除尘布袋，操作平台、电器控制箱等部分组成。原料首先经过除铁器进入粉碎机，粉碎后由风送到分离器，经过分离器出料口进入筛粉机入料口，由筛粉机主轴带动绞龙自动喂料，同时带动导向推板将粉末推进，细粉经过筛网落入布袋，粗粉返回粉碎机内再粉碎。

二、FZ系列型粉碎机主要结构

  FZ系列型粉碎机主要由底座、轴承座、外壳、主轴、打板、挡板、风板、衬板等部件组成。

三、FZ系列型粉碎机组主要技术参数

1、粉碎机负载电流：40A

2、产量：25-180kg/h  细度：40-120目

3、粉碎机主轴转速：3500转/分

4、粉碎机配用动力：HM180M-2   22KW

5、筛粉机配用动力：HM90L-4     1.5KW

6、筛粉机主轴转速：400转/分

7、筛网筒尺寸：直径×长   Φ300×534

8、筛粉产量：100-200kg/h

 9、机组外形尺寸（长×宽×高）：4800*1850*3500

 10、粉碎机风量：1238立方米/小时

 11、总  重  量：1800KG
