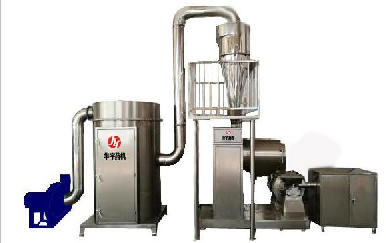

1.粉碎主机 :粉碎机采用离心风选式 ，通过高速旋转的粉碎锤头对物料与外围牙板间进行剪切 、碰撞 、磨擦而粉碎 ， 内有分级机构 ，通过调节斜风叶与斜衬的间隙可调节飞出物料的细度 ,  主机内无筛无网对粘性 、油性物料有很大的适应性 。粉碎后的物料由正风系统送入集粉分级机 ，主机采用联轴器联接 ，运转平稳 。机壳采用循环水冷却 ，可有效的降低设备温度 ， 防止药物因设备温度升高而影响疗效 。轴承部位装有密封性好的油封 ，有效地阻止粉尘的进入 ，延长了轴承的使用寿命。

2.性能参数：;

1、粉碎机负载电流：40A

2、产量：25-180kg/h  细度：40-120目

3、粉碎机主轴转速：3500转/分

4、粉碎机配用动力：HM180M-2   30KW

5、筛粉机配用动力：HM90L-4     1.5KW

6、筛粉机主轴转速：32转/分

7、筛网筒尺寸：直径×长  Ø700 × 1200mm

8、筛粉产量：100-200kg/h

 9、机组外形尺寸（长×宽×高）：4800*1850*3500

 10、粉碎机风量：1238立方米/小时

 11、总  重  量：1800KG

3.集粉分级机 :集粉分级机可将粉碎后的物料进行分级处理 ，达到细度的粉体被风力送到旋风分离器收集 ，达不到细度的被自动送回主机进行二次粉碎 ，更换分级机筛网目数可控制成品粉的细度 ，筛网内有自动毛刷清理机构 ，可防止物料堵塞筛网 。

4.旋风分离器 :含尘气流进入分离器时 ，将由直线运动变为圆周运动 ，气流沿器壁呈螺旋形向锥体流动 ,  旋转过程中产生离心力 ，将密度大于气体的尘粒甩向器壁下落到关风机排出 ，气流下降时锥体因锥形收缩而向中心靠近 ，由排气管排出。

性能参数： 关风机6升/min ;

5.脉冲除尘器 :通过喷吹压缩空气的方法除掉过滤滤袋上附着的粉尘； 本机有4组脉冲23个除尘袋 ，

由脉冲控制仪控制 ，每次开一组脉冲阀来除去它所控制的那部分布袋的灰尘 ，而其他的布袋或滤筒正常工作 ， 隔一段时间后下一组脉冲阀打开 ，清理下一部分 ，循环除尘 ;

性能参数：散风面积18m2； 滤袋数量    2 3件/台； 处理风量

2800m3/h 。

电控柜： 为整套机组的控制中心 ，通过按钮可控制各工序的正常工作 。           机

组附件：包括平台 、栏杆 、扶梯 、管道 、快装卡箍 、引风机等
